產品簡介:
功能與用途: ZQX系列刷式自潔式過濾器適用于廢水處理流程,鋼鐵廠沖渣水、電廠流程及并冷卻水,造紙工序及進水,化工生產流程及灌溉系統等場合,用以濾去水中3500-80微米粒徑的各種硬質顆粒,確保系統的安全可靠運行。 設備結構與工作原理: ZQX系列刷式自...

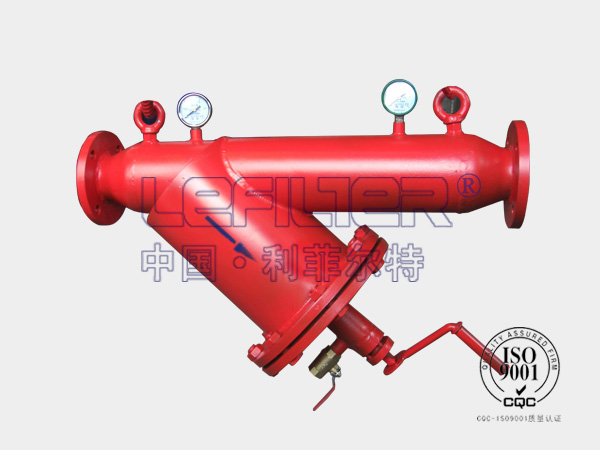

Y型全自動刷式排污過濾器由主機和電控箱組成。主機結構是由過濾器體,過濾芯,減速機電動排污閥,傳動軸,差壓控制器等部件構成。過濾器體是一個平蓋罐體。罐體上部為濁水腔,中部為清水腔,下部為排污腔。上側部有進水口,中側部有出水口,低部有電動排污閥。側面有壓力差控制器。過濾芯是不銹鋼密紋平織形濾網。ZQX系列全自動清洗過濾器構造為尼龍刷及外殼采用優質碳鋼簡體,具有處理量大、使用壽命長、清洗效率高等特點。本機采用高科技的壓差控制器、控制自動清洗過濾網。當過濾器進出口壓差達到設定值時,電動控制箱發出信號驅動電機轉動,排污閥自動打開。排污口形成真空狀態。附吸在濾網上的雜質微粒被轉動的尼龍刷清除。污水從自動排污閥排出。當過濾器進出口壓差恢復正常,電機停止運轉,電動排污閥延時關閉。整個過程中,物料不斷流,實現了連續化、自動化生產。
1流量范圍:4~2350 m³/h
2過濾精度:10~3000μm
3工作壓力:0.15~1.0 Mpa
4壓力損失:≤ 0.05Mpa
5排污閥口徑:DN 50 mm
6排污時間:10~60秒
7適用溫度:≤ 95°C
8電源:交流三相380V/ 50Hz
9控制界面:數顯、旋鈕、開關
10-1全自動過濾器過濾精度換算
電子及制藥:用于反滲透水,去離子水的預處理過濾,洗凈液及葡萄糖的前處理。
紡織及包裝:濾芯用于聚酯熔體在拉絲工程中的凈化及均勻過濾,空壓機的保護過濾,壓縮機的除油除水。
火電及核電:汽輪機、鍋爐的潤滑系統,速度控制系統、風機及除塵系統的凈化。
機械的加工設備:造紙機械,礦業機械、注塑機及大型精密機械的潤滑系統和壓縮空氣的凈化,噴涂設備的粉塵回收過濾。
