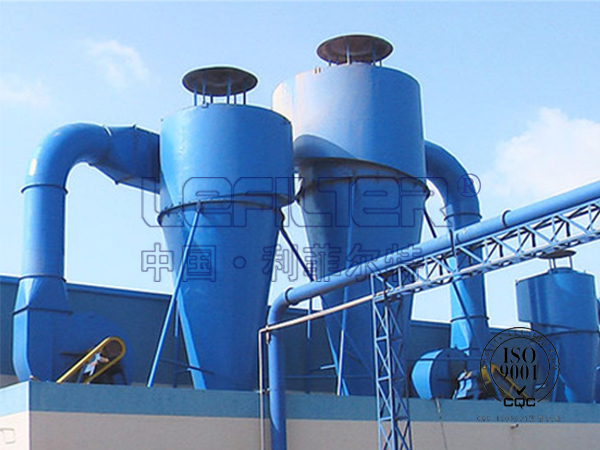

利菲爾特濾器生產的LF-CLPB旋風除塵器型旋風除塵器可單體使用外，亦可多筒組合，由一共同的進出氣母管聯系，滿足任何煙氣量的處理。每臺除塵器的單體都有四部分：本體、蝸殼、芯管和具有性能良好的密封收塵裝置。
LF-CLPB旋風除塵器型旋風除塵器的的結構尺寸：
1、排氣管的尺寸排氣管插入深度應在上、下氣流旋蝸的分界面處。排氣管插入深度和除塵效率的關系。插入深度約為進氣日斷面高度的1/3；且與粉塵種類、粒度質量分布及進口氣速無關。排氣管插入深度越深，壓力損失也越大。

2、旁路分離室側縫尺寸旁路分離室頂部側縫將上旋蝸氣流引入旁路分離室。錐體側縫將下旋蝸在上錐體形成的粉塵環引入旁路分離室。側縫高度一般為進口上緣至頂蓋的距離。
LF-CLPB旋風除塵器型旋風除塵器加設旁路后其工作原理是含塵氣體從進口處切向進入，氣流在獲得旋轉運動的同時，氣流上、下分開形成雙旋蝸運動，粉塵在雙旋蝸分界處產生強烈的分離作用，較粗的粉塵顆粒隨下旋蝸氣流分離至外壁，其中部分粉塵由旁路分離室中部洞口引出，余下的粉塵由向下氣流帶人灰斗。上旋蝸氣流對細顆粒粉塵有聚集作用，從而提高除塵效率。這部分較細的粉塵顆粒，由上旋蝸氣流帶向上部，在頂蓋下形成強烈旋轉的上粉塵環，并與上旋蝸氣流一起進入旁路分離室上部洞口，經回風口引入錐體內與內部氣流匯合，凈化后的氣體由排氣管排出，分離出的粉塵進入料斗。


LF-CLPB型旋風除塵器是一種適用于煤碳、電力、化工、冶金、鑄造等行業的最理想的高效空氣凈化設備。
