袋式除塵器的形式、種類有很多,按清灰方式可以分為逆氣流清灰、脈沖噴吹清灰、機械清灰三類;按過濾方式可以分為內過濾式和外過濾式兩類;按進出口的位置不同可分為下進風和上進風兩類。
三種清灰方式

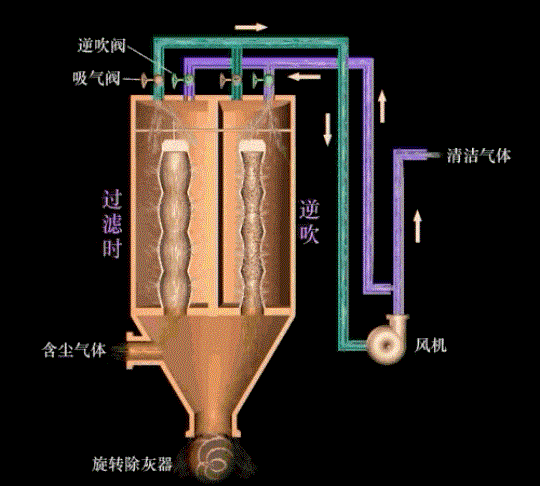

逆氣流清灰方式:采用室外或循環空氣形式與含塵氣流相反的氣流通過濾袋,使粉塵脫落,掉入灰斗中。
在這種清灰方式中,一方面由于反方向的清灰氣流在粉塵層上形成黏性剝離力直接剝離粉塵層;另一方面,由于氣流方向的改變,濾袋產生脹縮振動,也有助于粉塵的脫落。

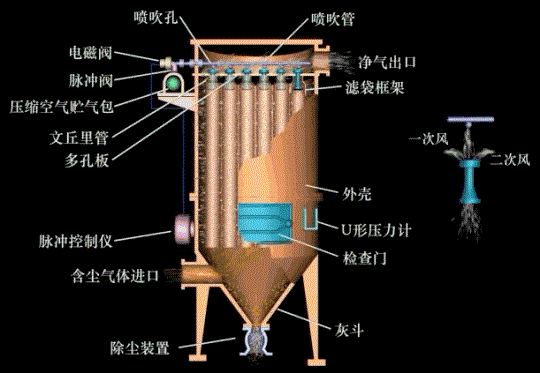

脈沖噴吹清灰方式:壓縮空氣經過噴吹口以很高的速度噴出后,誘導周圍的空氣在極短的時間內噴入濾袋,使濾袋產生快速脹縮。
粉塵層的剝離一方面是借助噴吹氣流對粉塵層的剝離力,另一方面則是依靠膨脹濾袋在回縮過程中形成的反向加速度將粉塵甩脫。這種方式的清灰強度大,可以在過濾工作狀態下進行清灰。

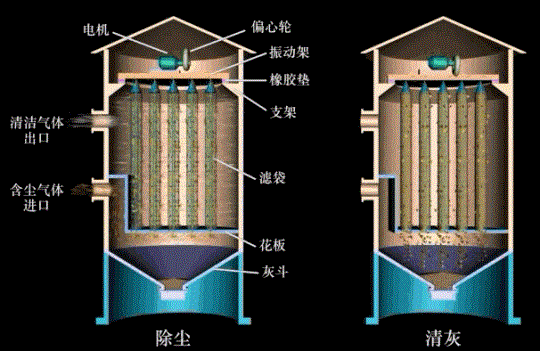

機械清灰式:這種清灰方式包括人工振打、機械振打等,是一種最簡單的清灰方式。
一般來說,機械振打的濾袋沿軸向的振動分布不均勻,而且加速度衰減較快,濾袋長度一般較短,過濾風速也較小,該清灰方式采用機械運動裝置,使濾袋作周期性振動,使粘附在濾袋上的灰塵落入灰斗中。

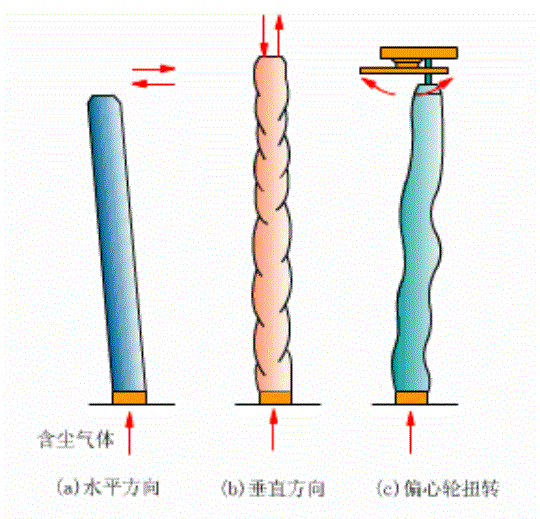

(a)為水平振動,有頂部和中部振動兩種;
(b)為垂直振動,它利用偏心輪裝置振打?yàn)V袋框架或定期提升濾袋框架進行清灰;
(c)為扭曲振動,它利用機械傳動裝置定期將濾袋扭轉一定角度,使灰塵脫落。
