1、按照濾筒的擺放角度可以分為三種:
1.1、直立式,常用于單機設備,脈沖清灰時,粉塵易清落沉降至灰斗,效果好。該安裝方式也是濾筒中針對粉塵濃度稍高的工況常用的方式。
1.2、傾斜式,濾筒上下相疊,結構緊湊,占地面積小,便于換筒,但清灰時,上層濾筒清落的粉塵沉落于下層濾筒上,難以清除。
1.3、水平式,下層濾筒上部的粉塵更難清除。傾斜安裝除塵濾筒適于中小除塵系統(tǒng)非粘性、低濃度、粒粗粉塵除塵用,也適于一些老式袋除塵器的改造用。但是對于大風量低濃度工況使用上效果還是可以的,比如焊接煙氣等。

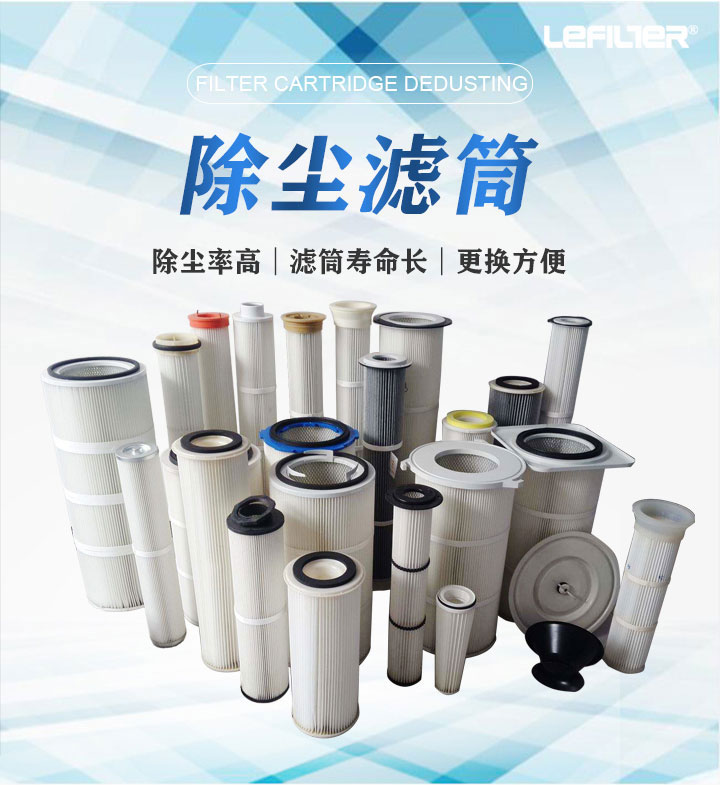

2、按照固定方式可分為若干種,我找了9種,下面一一介紹
2.1、PU密封安裝濾筒,一般垂直底裝,小直徑濾筒,小型設備,替代布袋,增大過濾面積。一般不適用粉塵量大的工況。
2.2、三耳法蘭安裝濾筒,一般垂直底裝,花板有螺柱,配合落幕墊片鎖緊。法蘭盤可為鑄鋁可為不銹鋼。
2.3、圓法蘭安裝濾筒,看橡膠墊就知道怎么安裝了。
2.4、側裝卡盤式濾筒,聽名字就知道了,側裝的。側開門,滑桿式
2.5、梅花蓋安裝濾筒和卡盤式安裝濾筒,都差不多,要有一個配合的鎖緊機構。
2.6、三爪旋轉安裝式濾筒,與上一種類似,需要機構配合旋轉鎖緊。
2.7、螺栓安裝濾筒,螺栓數量可能不同,但是理論相同,穿過、配合螺母鎖緊。
2.8、最后再給一個,旋轉螺栓型的??绰菁y就知道要配合安裝了。
2.9、這個橫置式和斜置式最常用的安裝方式,通孔與小孔式安裝濾筒。配合龍骨與鎖緊或壓緊機構完成兩個串聯濾筒的固定與密封。
