燭式過濾器密封性好,使用壽命長, 能承受高壓,延長工作時間,過濾完畢后可以 回收殘液等優點。系統采用PLC編程控制,觸摸屏操作,過濾全過程實現自動化,可以在 線反洗,反沖洗效果好、使用維護方便可靠。 罐體內部設置有多根濾管,(燭管分為金屬與 非金屬兩種),適合不同場合要求。由于沒有 驅動裝置、結構簡單,所以能夠應對過濾面積 較大的情況。
單機內部集成多根管式濾元,過濾后達到 一定壓差時,排空液體后,反吹卸除濾餅,濾元可重復使用。該機具有適用廣,密閉運行,多功能,過濾面積大,納污能力強,濾餅易反吹等突出特點,適用于雜質含量高、 精度要求高、高粘度、高溫、強酸堿等多種特殊過濾場合。在實際工況中,通常為兩臺過濾器并聯組成一套系 統,一用一備,連續過濾,PLC 控制,自動執行預涂、過濾、排渣、清洗等程序。多臺過濾機可整合為一個大 型過濾系統。

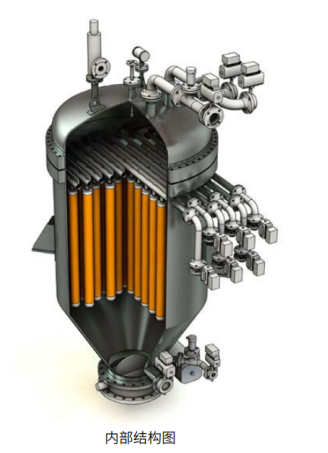

燭式過濾器由罐體、自控閥門、進水管組件、濾芯組件、 反吹管組件、排渣等主要零部件組成。 罐體材質可用:碳鋼、碳鋼襯膠、304、316L 等濾芯材質可用:金屬燒結網 304,316L,鈦粉末 , 非金屬材 質 PP、PPS、PTFE、PA、PE 等。
工作流程:
預涂 ? 過濾 ? 壓榨排濃漿液 ? 反吹排渣 ? 清洗濾芯 ? 過濾
A:過濾過程
在過濾過程中,干凈的液體經過壓力通過濾袋 / 濾芯過濾出去。固體顆粒堆積在濾袋 / 濾芯的表面,形成一個均勻的濾餅。濾餅由于其凹凸輪廓和連續維持的壓差而保留在濾芯上。
B:排漿液過程
C:濾餅的干燥
為了獲得盡可能脫水的濾餅,在清洗后,使用氣體,即冷空氣或熱空氣、氮?dú)饣蛘羝@^續操作,直到達到盡可能最佳的殘余水分。如果餅需要干燥需在設備底部增加底濾,以獲得干燥的濾餅或者濕渣。
D:濾餅卸料
在完成過濾器的排漿液、清洗和干燥濾餅后,通入壓縮空氣開始反吹濾芯濾餅脫落從排渣口排出。
E:濾芯清洗
脫渣卸料完畢后通入氮?dú)?、蒸汽、清水、熱水或者濾后液清洗濾芯。
