濾筒除塵器構造及工作原理:

1、濾筒除塵器構造

本除塵器由上箱體、灰斗、梯子平臺、支架、脈沖清灰和排灰裝置六部分組成。

2、工作原理

本設備在系統主風機的作用下，合塵氣體從除塵器下部的進風口進入除塵器底部的氣箱內進行含塵氣體的預處理，然后從底部進人到.上箱體的各除塵室內;粉塵吸附在濾筒的外表面上，過濾后的干凈氣體透過濾簡進入上箱體的凈氣腔并匯集至出風口排出。

隨著過濾工況持續，積聚在濾筒外表面上的粉塵將越積越多，相應就會增加設備的運行阻力，為了保證系統的正常運行，除塵器阻力的.上限應維持在1400~ 1600Pa范圍內，當超過此限定范圍，應由PLC脈沖自動控制器通過定阻或定時發出指令，進行三狀態清灰。

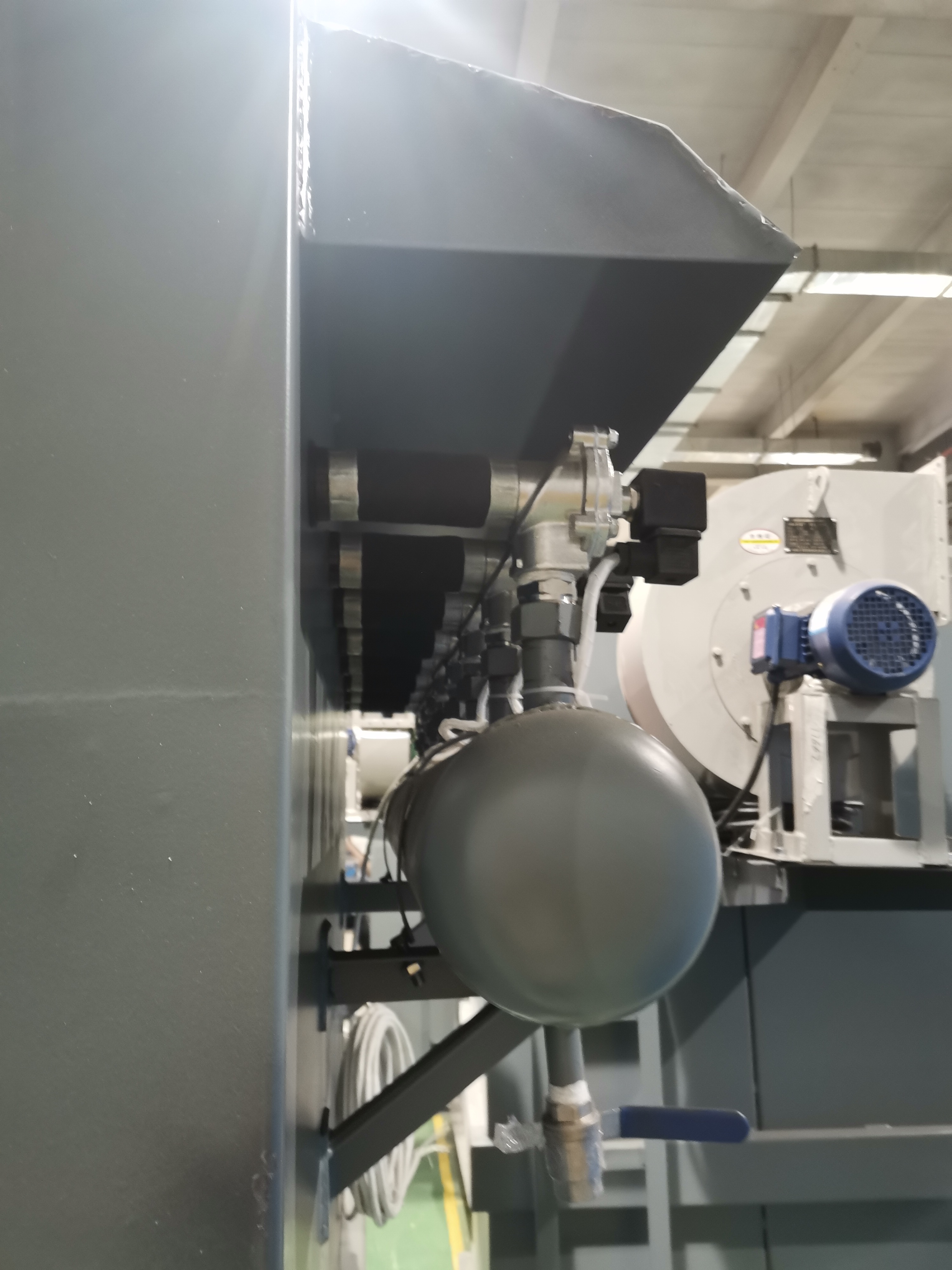

該濾筒式除塵器的清灰過程是先切斷某- -室的凈氣出口通道，使該室處于氣流靜止狀態，然后進行壓縮空氣脈沖反吹清灰，清灰后再經若干秒鐘時間的自然沉降后，再打開該室的凈氣出口通道，不但清灰徹底、還避免了噴吹清灰產生的粉塵二次吸附，如此逐室循環清灰。
